SIM卡
    用戶確認模塊即SIM卡（Subscriber Identification Module Card）是GSM（Global System for Mobile communication ）數字移動通信系統的手機（移動臺）中的重要部份。SIM卡是一種符合ISO標準的微型智能卡（Smart Card，俗稱IC卡），IC卡內部裝有微機集成電路，能夠實現計算和安全存儲信息，是1974年由Roland Moreno發明的。而SIM卡是專門供手機使用的IC卡（圖2.2.1）。一般的IC卡標準尺寸為86mm×54mm，而SIM卡尺寸為25mm×15mm。SIM卡的作用就好像一把鑰匙，把它從手機中取出，手機就不能正常使用和通信。用戶只要有一張電話公司（例如中國移動通信公司、聯通公司等）提供的SIM卡，就可以裝入和使用任何一部相應GSM系統的手機。SIM卡中存有公司提供的用戶業務和服務信息等重要資料。當手機開機后，機內系統就與SIM卡進行通信，獲取相關的服務信息。

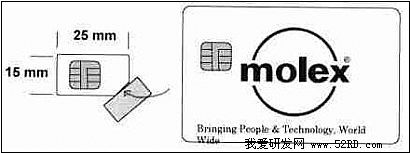

圖2.2.1 SIM卡和一般的智能（IC）卡
    SIM卡的內部硬件與普通的IC卡類似，是由CPU、ROM、RAM和EEPROM等部件組成的完整單片計算機（圖2.2.2），生產廠商已經在每一張卡內存入了廠商代號、生產串號、卡的資源配置數據等基本參數，并為卡的正常工作提供了適當的軟硬件環境。它與手機內其它部份的物理界面有：數據線（DATA）或串行輸入/輸出（I/O）、復位線（RST）、時鐘（CLK）、編程電壓（VPP）、電源（VCC）和地（GND）。這些都需要通過連接器同機內其它部份相互連接。

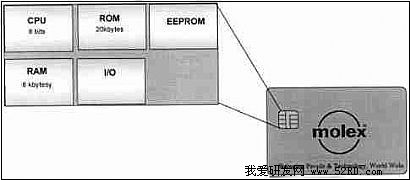

圖2.2.2
2.SIM卡連接器 返回頁首
    Molex公司為移動通信工業提供SIM卡用連接器，用于記帳、加密和儲存電話號碼等。SIM卡的參數由ISO GSM Sim Card 標準規定。雖然卡是標準化了，但由于電話設計千差萬別，常常不能使用標準化的連接器。Molex同客戶密切合作，開發出一套完整系列的SIM卡連接器，它既滿足了一系列標準的選項，又具有定制設計能力，滿足特定的用途。
    Molex的SIM卡連接器有如下特點:
    ■超小外形
    ■具有或沒有卡檢測開關
    ■卡的拔插循環壽命達5000至10000次
    ■表面貼裝和壓緊安裝（compression mounting）
    ■具有或沒有卡支座（holder）
    Molex的SIM卡連接器產品可配合0.030英寸厚的GSM 11.11卡使用，一般有6個電路引腳。它們大體有如下幾種類型：
    ① 非焊接型（圖2.2.3）：
    ▲具有6個電路引腳
    ▲壓緊安裝在PCB板和殼體之間
    ▲小外形產品的座體高度2.0mm，寬度13.0mm
    ▲SIM卡由殼體定位
    ▲5000次拔插壽命
    ■標準化和模塊化 為適應手機大量生產的需要和方便，節省空間和便于設計，手機內電路和元件，包括連接器在內，已經迅速模塊化，并且強烈需要形成統一的國際標準。當然，這樣做會影響各個廠家生產具有不同個性和特色、形態的手機，但這個問題并不難解決（請見后面介紹的"手機漢堡"設計理念）。

圖2.2.3 非焊接型SIM卡連接器
    西門子S3com（S5）和S3com BOM手機就是采用的這種連接器，占用了板空間13mm×23mm 。
    ② 緊湊小型（圖2.2.4）
    ▲ 表面貼焊（SMT）到PCB
    ▲ 尺寸緊湊
    ▲ 端子是磷青銅的
    ▲ 拔插壽命10000次以上

    ▲ 鎳上鍍鉛鎳再鍍金

    ▲ 在PCB板上高度2.60mm，寬度8.7mm

圖2.2.4 緊湊小型SIM卡連接器
    摩托羅拉公司的d160手機采用了這種連接器。

    ③ 帶開關的緊湊型（圖2.2.5）

▲ 6個電路引腳，帶有刀片狀常斷開關
    ▲ 表面貼焊到PCB
    ▲ 端子是磷青銅材料的
    ▲ 10000次以上的拔插壽命
    ▲ 在PCB板上的高度2.50mm，寬度16mmm

圖2.2.5 帶開關的緊湊型SIM卡連接器
    摩托羅拉的StarTAC手機采用了這種SIM卡連接器。
    ④ 帶有彈出器型（圖2.2.6）
    ▲ 6個電路引腳，具有位置開關
    ▲ 兩件式：卡支座和彈出機構本體
    ▲ 卡支座和按鈕根據客戶需要制作
    ▲ 表面貼焊到PCB板
    ▲ 端子是磷青銅材料的
    ▲ 拔插壽命高于5000次
    ▲ 鎳上鍍金▲ 在PCB板上的高度3.10mm，寬度25.0mm

圖2.2.6 帶有彈出器的SIM卡連接器
    西門子S7、S10手機以及一些Sony手機（DM-DX2000）都采用了這種帶有彈出器的SIM卡連接器。此外，西門子S4和Sony CMX-DX1000等還采用了一種尺寸更小的微型帶彈出器的SIM卡連接器。
    ⑤ 支座型（無彈出器）（圖2.2.7）
    ▲ 6個電路引腳
    ▲ 有焊腳用于固定在板上
    ▲ 表面貼焊到PCB板上
    ▲ 拔插壽命5000次以上
    ▲ 滑入式
    ▲ 在額定偏斜范圍內，接觸力為0.44牛頓

圖2.2.7 支座型SIM卡連接器
    西門子S6型手機采用的就是這種SIM卡連接器。
    ⑥ 其它
    其它還有一些類型如廉價簡單型（圖2.2.8）、超小外形型（圖2.2.9）等。

圖2.2.8 廉價簡單型SIM卡連接器

圖2.2.9 超小外形型SIM卡連接器[/center]
    超小外形型也是表面貼焊到PCB板上，在PCB板上的高度只有1.20mm或1.90mm，寬度7.62mm ，拔插壽命可達10000次以上。
